系統簡介
系統簡介
礦用無極繩絞車控制系統以PLC為控制核心，根據位置、速度等傳感器，以及泄露通訊系統的配合，實現無極繩絞車控制，安全聯鎖和故障保護，性能先進可靠、易用、維護簡便。

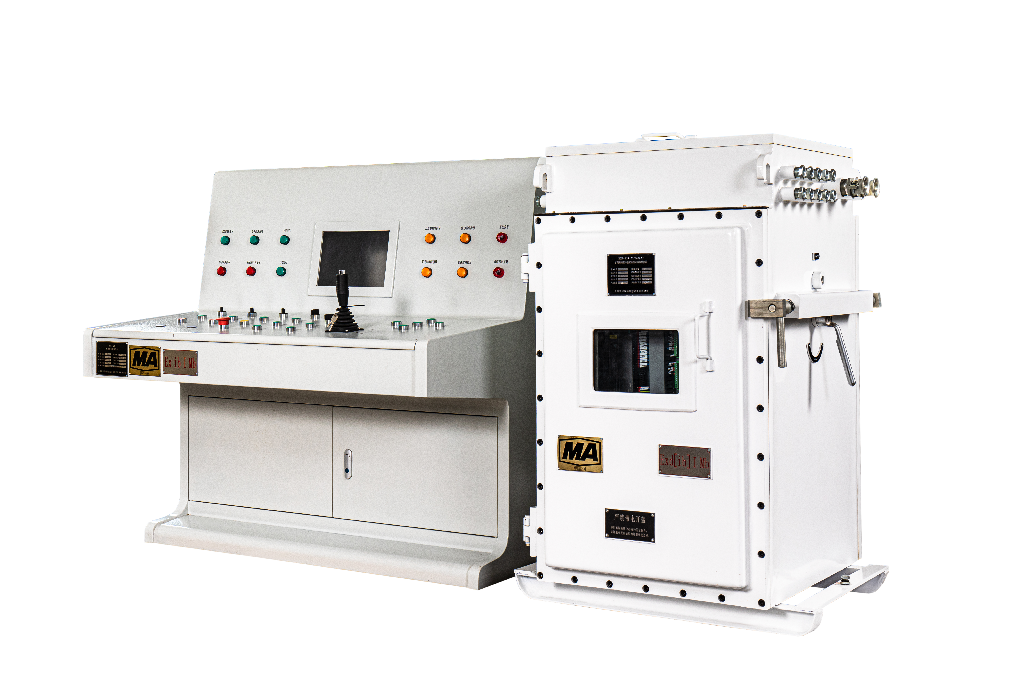

礦用無極繩絞車控制系統

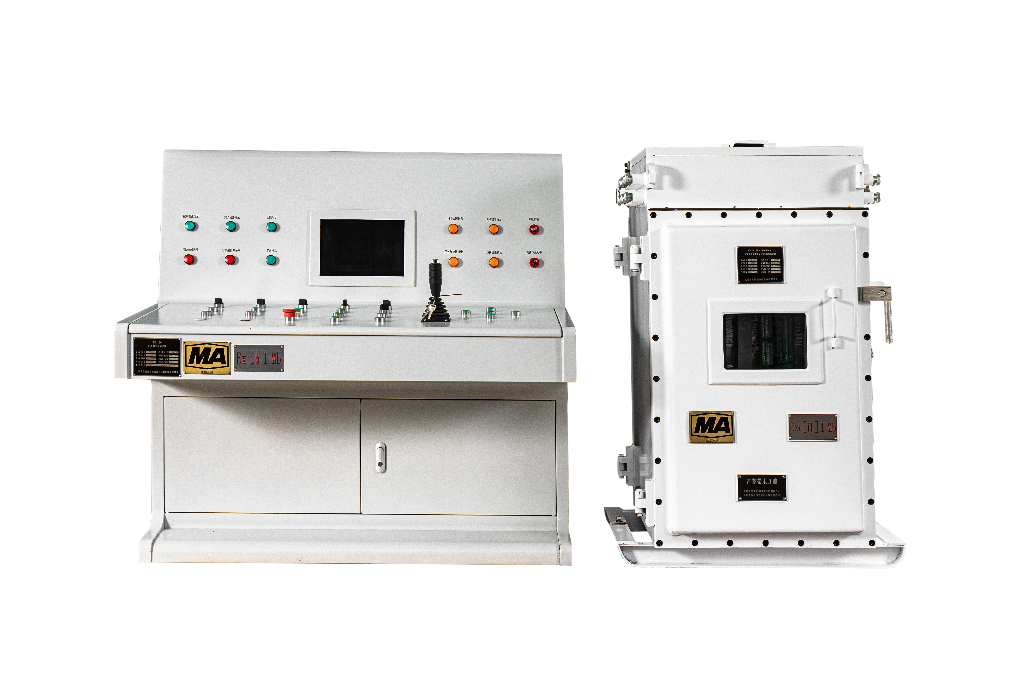

礦用無極繩絞車控制系統

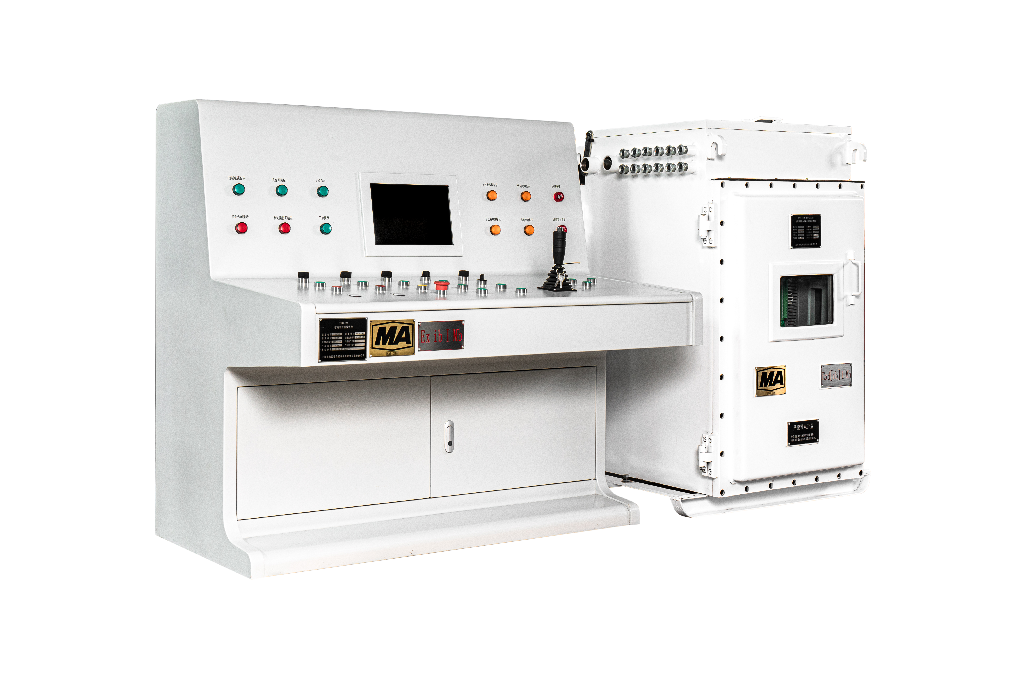

礦用無極繩絞車控制系統
系統功能
能實現無極繩連續牽引車正、反向起停控制與保護;
具備位置行程保護：過卷、減速；速度保護：超速，打滑、掉道，其他保護：沿線急停，輔助設備保護，壓力保護，電機溫度保護等。
具有對制動裝置，主電機風機的控制功能；
允許開車信號與無極繩電控開車回路聯鎖，過卷方向與開車方向閉鎖，安全回路與制動裝置閉鎖，外部保護系統與安全回路聯鎖，與通訊信號系統相互閉鎖，硬件安全回路與軟件安全回路閉鎖。
配合煤礦漏泄通訊系統實現手持機移動式急停、打點、通話等功能；
采用進口PLC，本安與非本安回路光電隔離；
10.4寸彩色液晶顯示屏，顯示內容更豐富，電流、運行速度、牽引車行程，電機溫度等， 電機電流及運行速度實時曲線，當前故障及歷史故障顯示，查詢和儲存。

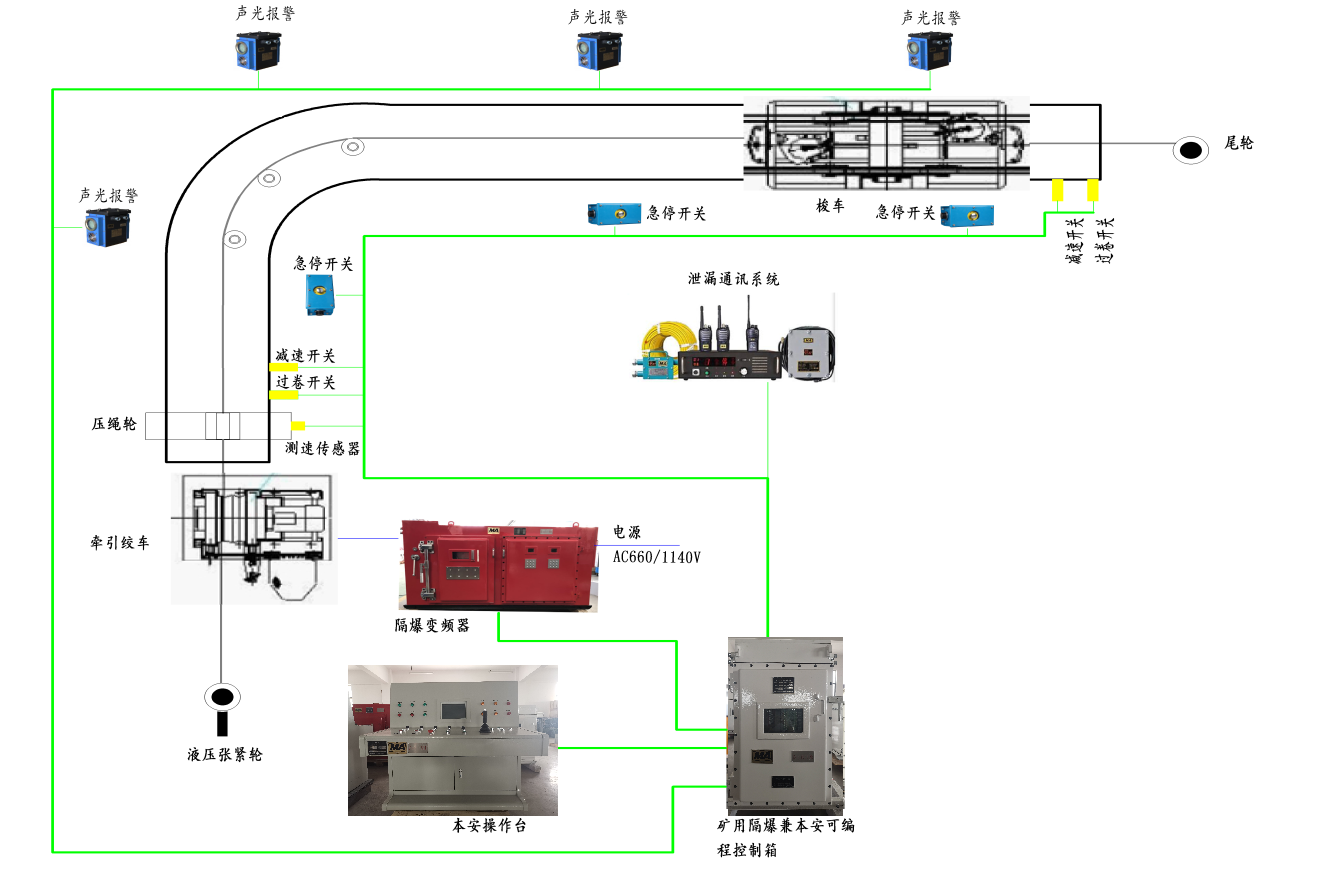

系統組成
1、KXJ-158-25/660(A)礦用隔爆兼本質安全型可編程控制箱
2、TH1-24礦用本安型操作臺
3、PB2-24礦用隔爆型顯示屏箱
4、BQH24礦用本安型編碼器
5、漏泄通訊系統
6、無線視頻監控
